6. GPS
General Position System - Eine Anwendung
| GPS ist ein System zur Festlegung des
Standpunktes auf der Erdoberfläche mit Hilfe von Satelliten. Zivile geodätische Nutzung seit 1981&xnbsp; Ab&xnbsp; 1990 erste Navigationsgeräte in Taschenrechnergröße |
|

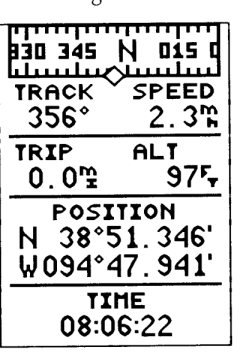

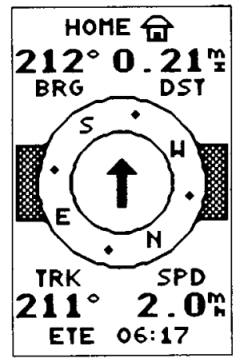

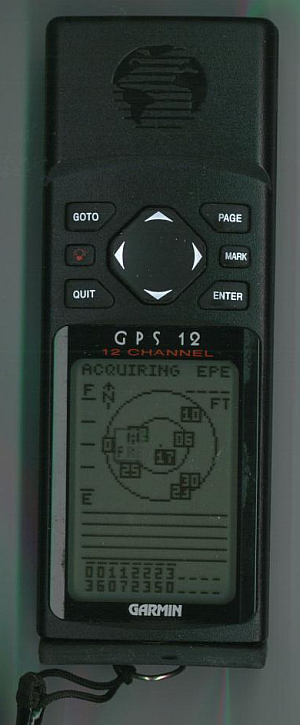

Neben der genauen geografischen Position [Fehler (absolut)&xnbsp; etwa 20 – 30 m] zeigt der abgebildete GPS-Empfänger GARMIN GPS12 um etwa 200 Euro (auch bei bewegtem Objekt) Geschwindigkeit, zurückgelegten Weg, verflossene Zeit und Seehöhe an. Nebenbei erhält man noch Skizzen in einem wählbaren Maßstab.
| |
|
&xnbsp;
3 Komponenten
| Weltraum |
Kontrolle |
Nutzer |
| Satelliten, die auf 2 Frequenzen Signale aussenden (v.a. Zeit und Position) |
5 Kontrollstationen auf der Erde verteilt, v.a. Zeitkontrolle (Nanosekundengenauigkeit) |
Militärische Nutzer Zivile Nutzer |
Zu den Satelliten
Zu Beginn der 90er Jahre waren 25 Satelliten auf insgesamt 6 Bahnebenen positioniert, Höhe 20 200 km, 12 Stunden Umlaufzeit, 4 Satelliten gleichzeitig über Horizont sichtbar, System wird laufend ausgebaut und von der Regierung der USA betrieben.
Vorteile
· Hohe Genauigkeit (10-30 m mittlere Positionsfehler)
· Echtzeitnavigation (auch für schnell bewegliche Ziele - Raketen)
· Weltweite ständige Verfügbarkeit (Wetterunabhängigkeit)
· Resistent gegen unabsichtl. und absichtl. Störungen
Geometrische Problemstellung
Bekannt sind die Satellitenpositionen [Si(xi /yi /zi)], gesucht ist der eigene Standort [P(x/y/z)]
Theoretische Lösung ...
... beruht auf der Messung der Signallaufzeit ti . Daraus kann die Entfernung si zu jedem empfangbaren Satelliten berechnet werden: si = t.c&xnbsp; [c = Lichtgeschwindigkeit]
Man kennt&xnbsp; also die Entfernung si des eigenen Standorts P vom Satelliten Si:
P liegt&xnbsp; auf&xnbsp; ..................................
Deshalb befindet sich dieses Stück angewandter Mathematik im Kapitel „Ortslinien“.
| P ist durch den&xnbsp; Schnitt von ........................&xnbsp;&xnbsp;&xnbsp; festgelegt. Rein rechnerisch erhält man jeweils Gleichungen mit den 3 Unbekannten x, y, z &xnbsp; si = xi ,yi ,zi = Die Darstellung rechts entspricht einer Projektion auf ......................... |
|
Bei der tatsächlichen Lösung in der Praxis ...
... ist&xnbsp; Messung der Signallaufzeit leider fehlerbehaftet:
· Unzureichende Synchronisation der Uhren im Satelliten und im Empfänger.
· Ionosphärische und troposphärische Laufzeitverzögerungen.
Deshalb wird nicht die echte Distanz si, berechnet, sondern eine Entfernung pi,, die mit einem Fehler s behaftet ist.&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp; &xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp; si = pi + s&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp;&xnbsp; oder&xnbsp; pi&xnbsp; =&xnbsp; si&xnbsp; -&xnbsp; s
pi wird als Pseudostrecke bezeichnet.
Der Fehler s hängt nicht vom Satelliten Si ab, da sich der Fehler in der Empfängeruhr bei allen Satellitensignalen gleich auswirkt, auch die atmosphärischen Störungen werden wegen der
| Gleichzeitigkeit der Messung gleich angenommen. P kann daher nicht so einfach als Kugelschnitt gefunden werden. &xnbsp;Man benötigt also tatsächlich&xnbsp; ........&xnbsp; Satelliten. |
|

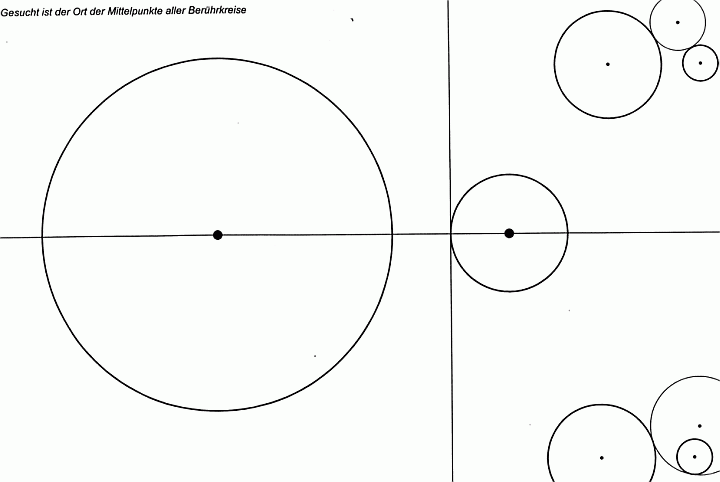

Lösen wir zunächst analog zum Raum die ebene Problemstellung: Man kennt zwei Kreise und soll einen Kreis mit unbekanntem Radius s&xnbsp; und Mittelpunkt P so finden, dass er die beiden gegebenen Kreise berührt:
Es gilt:

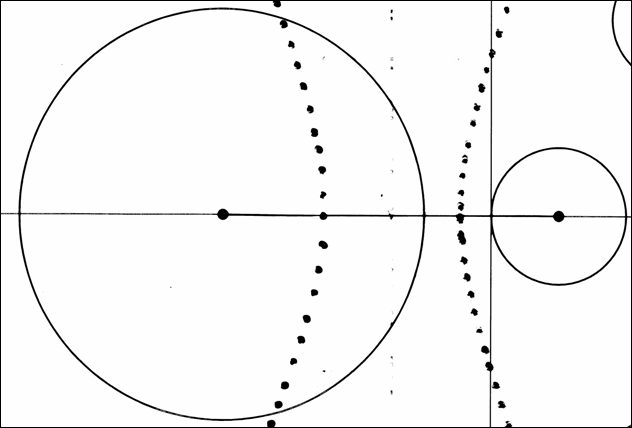

Der Ort aller Mittelpunkte P ist deshalb ..................................
Übungsbeispiel: S1(-8/0), p1 = 6 , S2(2/0), p2 = 2
Anmerkung: Wegen einer möglichen Berührung von innen gibt es eine zweite&xnbsp; konfokale Hyperbel als Mittenort.
Abschlussbemerkung zur Lösung räumlichen Lösung:
Durch Rotation um die gemeinsame Achse erhalten wird die räumliche Situation bei der Annahme zweier Satellitenmessungen. Der Ort der möglichen Positionen liegt auf&xnbsp; KUGELN.
Bei der ebenen Aufgabe ist durch Annahme eines dritten Kreises ist die Position P&xnbsp; bestimmt:&xnbsp; Man hat dann die Aufgabe, zu drei gegebenen Kreisen mögliche Berührkeise zu finden. Dies ist die berühmte Aufgabe des APOLLONIUS von PERGA (geb. 262 v. Chr.). Diese Aufgabe hat maximal 8 Lösungen.&xnbsp;
Die entsprechende räumliche Aufgabe von&xnbsp; APOLLONIUS lautet:&xnbsp; Finde zu vier gegebenen Kugeln alle möglichen Berührkugeln. Dieses Problem hat&xnbsp; maximal 16 Lösungen.&xnbsp;
Da man die Entfernungen von&xnbsp; vier Satelliten misst, kommt es zu Schnitt von mehreren Hyperboloiden, die wegen der konfokalen Lagen statt der allgemein 16 Lösungen&xnbsp; nur&xnbsp; 2 Schnittpunkte haben.
Rücken diese beiden Punkte knapp zusammen, so ist die tatsächliche Position ungenau bestimmt. Es liegt ein sogenannter „gefährlicher Ort“ vor
